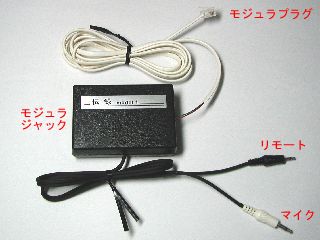

電話回線と電話機の間に接続して、通話をテープレコーダなどに録音するアダプタです。受話器を上げると自動的にテープレコーダがスタートし、受話器を下ろすと停止するので、一日の電話の内容を間違いなく録音することが出来ます。 |
|
電話回線に接続するのは、片方がモジュラジャック、他方がモジュラプラグです。どちらが回線でも電話機でもかまいませんが、自動的にテープレコーダを回すには、回線と電話機の間に伝録を接続する必要があります。 |
|

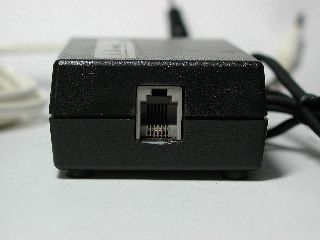

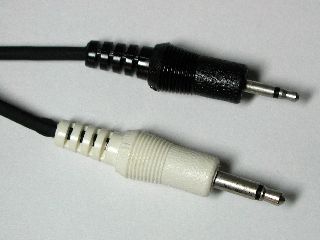

モジュラージャックです。二線式なので、NTTの普通の電話回線専用です。ボタン電話などの四線式には使用できません。 もちろん電話機器として認定を受けています。認定番号 S85-0057-0 白の3mmピンプラグはマイク端子、黒の2.5mmピンプラグはリモート端子です。 |
|

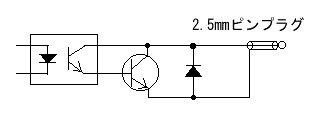

「自動的にテープレコーダがスタート」と書いたけれど、このアダプタを開発したのは1985年で、当時のテープレコーダにはリモート端子(REM)を持ったものが多かったのです。現在はリモート端子を持ったテープレコーダは、私が知る限りでは製造されていないようです。テープレコーダの制御は不要で、録音だけ出来ればよい、と言う場合は、リモート端子は使わなくてよいのですが。 というわけで、テープレコーダを自動的に回したり止めたりしてみましょう。伝録のリモートプラグは下の回路になっています。 |
|
耐圧は20V、許容電流は0.5A、電圧ロスは0.8V程度です。受話器を上げるとトランジスタがONになり、下ろせばOFFになります。 |
|

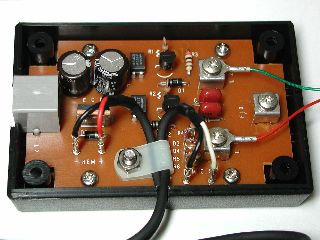

伝録内部です。左にリモート端子「REM」があり、−と＋の極性があります。基板への接続はピンジャックになっているので、必要に応じて極性を入れ替えることが出来ます。 次へ |
